Der Scanner - Dokumentation

Auf dieser Seite finden sich alle Downloads und Tutorials für unseren 3D Scanner:

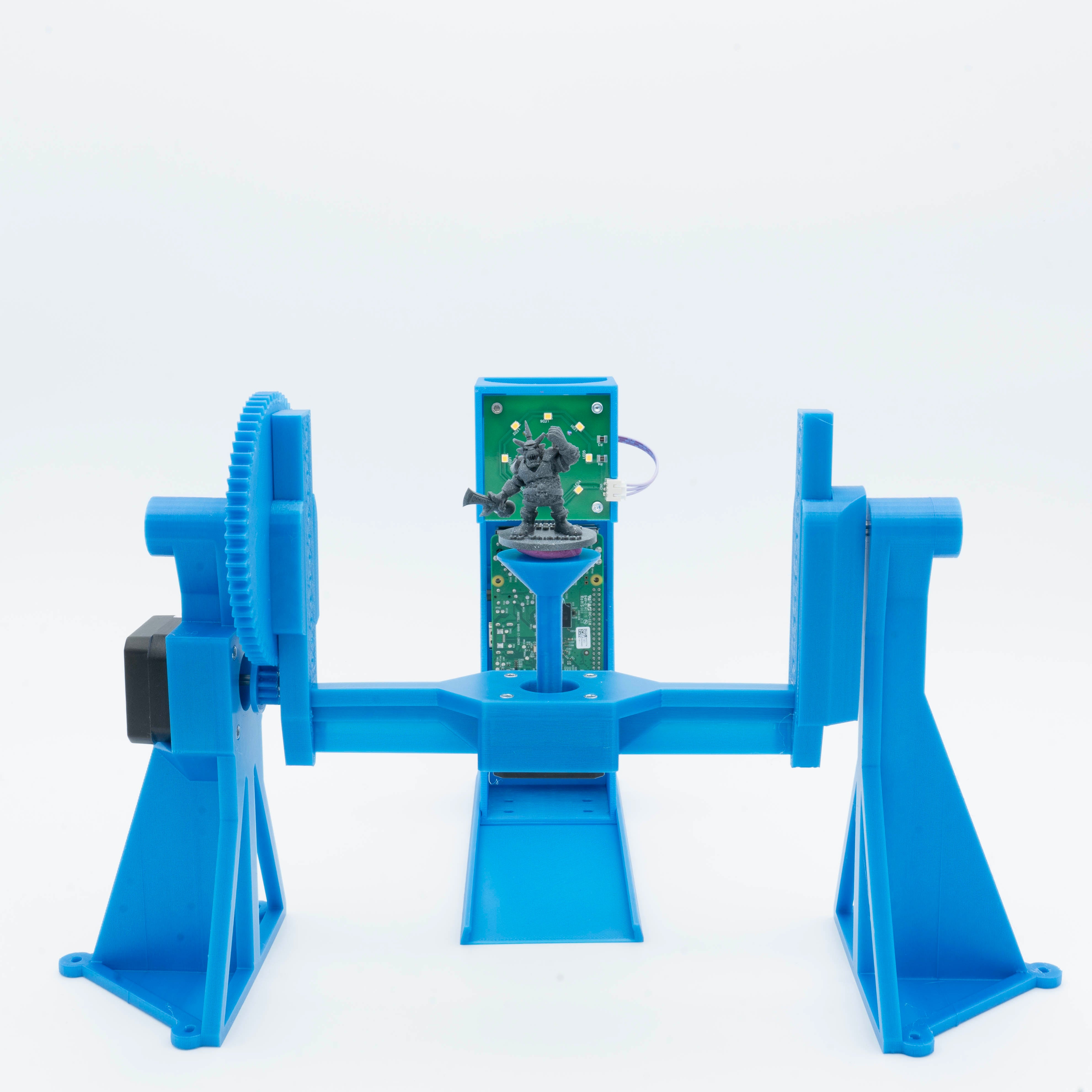

Aufbau & Betrieb



Da die Videoqualität nicht die beste war, möchte ich auf das User-Manual verweisen, welches die einzelnen Schritte detailliert aufzeigt. Sollten Fragen bestehen oder zusätzliche Informationen nötig sein, würde ich mich sehr über Feedback freuen, damit ich die Anleitung entsprechend ergänzen kann.

Die Anleitungen können hier frei heruntergeladen werden.

Wer sich dennoch lieber die Videos anschauen möchte, findet diese unter folgenden Links:



Shopping-List & Zubehör

Download - Sketch & Druckbare Datein



Druckbare Datein im .stl-Format





Design-Datein - Sketchup-Datei



Arduino Sketch + Pre-compiled binary



Libraries​

Schaltplan

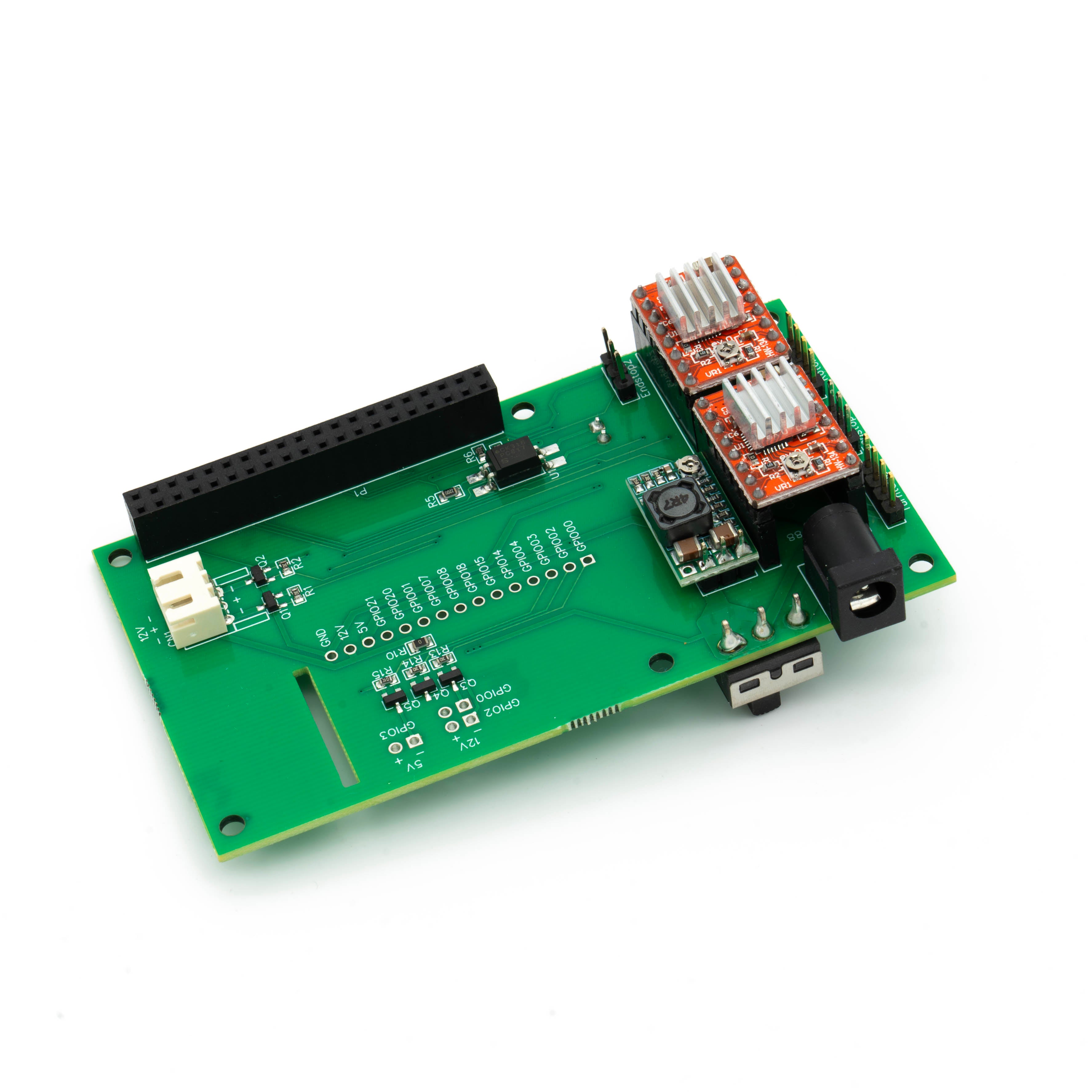

Der Schaltkreis der Steuereinheit, wofür in unserem Shop ein Custom-PCB und Zubehör erhältlich ist.

Troubleshooting



Bitte lasst mich wissen, wenn es Probleme beim Aufbau gab, sodass ich diese überarbeiten und teilen kann!

Bluetoothauslöser

  • CR2032 Knopfzelle in Fach auf der Rückseite einlegen und mit dem kleinen weißen Schalter an der Seite anschalten und mit dem Smartphone koppeln

  • ACHTUNG! die zwei passenden Stecker (Android-unten bzw. Iphone-oben) mit den beigelegten Kabeln mit der Steuerplatine verbinden -> ganz rechte Pins auf der Vorderseite ("Opto").

LCD (I2C)

  • Auf der Rückseite des LCD befindet sich eine weiße Schraube in blauem Gehäuse, diese dient dazu den Kontrast der anzeige einzustellen und muss i.d.R. einmalig bei Inbetriebnahme des Scanner eingestellt werden

Schrittmotortreiber A4988

  • Standardmäßig muss an den Schrittmotortreibern nichts eingestellt werden! Nur wenn die Motoren zu wenig Drehmoment haben und der Schwenkarm eventuell nicht ordentlich ausgelenkt wird, kann man über das kleine Potentiometer die Spannung vorsichtig erhöhen (Maximalstromstärke des Motors beachten)

Bildsets





Bildset 1 - Muschel

  • gescannt mit Iphone 4S

  • 77MB

  • VisualSFM --> CloudCompare --> Meshmixer

Bemerkungen:

  • leichte Überbelichtung



Bildset 2 - Blüte

  • gescannt mit Fuji S100FS

  • 92 Bilder

  • 224MB

  • Bildbeschneidung mit GIMP bzw. BIMP

  • VisualSFM --> CloudCompare --> Meshmixer

  • Berechnungszeit (VisualSFM): 10min

  • Nachbearbeitung: (Cloudcompare): 5min

Bemerkungen:

  • leichte Überbelichtung, erkennbar am nicht gleichmäßig "schwarzen Hintergrund"

  • schlechtes Verhältnis von Hintergrund zu Objekt (zu kleines Objekt)

  • einige Bilder wurden nicht ordentlich erkannt --> mehr Bilder

  • mehr Nachbearbeitung notwendig



Bildset 3 - Schlüssel

  • gescannt mit Fuji S100FS

  • 50 Bilder

  • 167MB

  • Bildbeschneidung mit GIMP bzw. BIMP

  • VisualSFM --> CloudCompare --> Meshmixer

  • Berechnungszeit (VisualSFM): 2min

  • Nachbearbeitung: (Cloudcompare): 5min

Bemerkungen zu den Bildern und Rekonstruktion:

  • einige Bilder an der Stirnseite konnten nicht richtig angeordnet werden (zu wenige Feature)

  • Minimierung der Reflexionen durch Ringleuchte und Polarisationsfilter notwendig

  • trotzdem funktionierendes Ergebnis mit sehr wenig Nachbearbeitung
