Welcher Schrittmotoren?

2 Kommentare

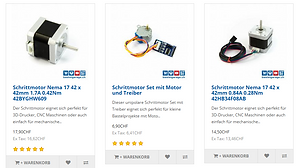

Ich habe da 2 unterschiedliche Nema 17 gefunden. Der erste hat eine Stromaufnahme von 1.7 A , der hintere nur 0.84 A. Reicht da der schwächere, oder was ist zu beachten?



Grüsse aus der Schweiz, die nicht von Amazon beliefert wird...

Max



Hallo Max,

entschuldige die verspätete Antwort. Für den Drehteller reicht definitiv der zweite Motor, für den Schwenkarm würde ich jedoch den ersten bevorzugen. Ich nutze Motoren mit 0.59Nm, welche bei ca. 1kg schweren Objekten bei der Auslenkung/Kippung an ihre Grenze kommen. Da kommt es halt darauf an, was für Objekte du vorrangig Scannen möchtest.

März 28

Besten Dank Thomas

Alle Teile sind gedruckt.

Elektronik ist bestellt.

Platine von Ihnen ist bereits unterwegs.



Das Abenteuer kann beginnen!

Max
